Genel Özellikler

Kontak Sayısı

3

4

5

6A

7

AC Serisi Kontak Düzenleri (Pim eklerinin önden görünümü)

Sonlandırma

Lehim

Maks. Tel Ölçüsü - Bükülü tel: Lehim

14AWG

16AWG

18AWG

20AWG

Yanıcılık derecesi (yalıtkan plastikler ve muhafazalar)

UL94V-0

Çevre

AB RoHS 2 Direktifi 2011/65/EU ile uyumludur

Elektriksel Özellikler

Servis Gerilimi RMS

133V 1

Test Gerilimi AC RMS

1400V

Akım taşıma kapasitesi: Lehim

15A

10A

7.5A

5A

Tipik Kontak Direnci

≤3mΩ

İzolasyon Direnci

≥1GΩ

İklimsel Özellikler

Koruma Sınıfı

IP40

Çalışma Sıcaklığı

-25˚C to +75˚C (-13°F to +167°F)

Mekanik Özellikler

Yerleştirme ve Çekme kuvveti

≥10N - ≤30N

Ağırlık - Metal 2

36g (0.080lb)

37g (0.081lb)

38g (0.083lb)

Ağırlık - Termoplastik 2

18g (0.039lb)

19g (0.041lb)

20g (0.044lb)

Tipik Kablo tutma kuvveti

22Kg ila 44Kg (50lb ila 100lb) - Kablo malzemesine ve çapına bağlıdır.

Kablo O.D. aralığı - JAWS kelepçe

3mm to 6.5mm (0.118” to 0.255”)

Standart Büyük

6.5mm to 8mm ( 0.255” to 0.314”)

Mekanik Operasyonlar

1000 eşleşme döngüsü

Materyaller

Konektör kabuğu - Metal Kabuk kaplama

Diecast Çinko Alaşım Saten nikel veya Siyah polyester

Konektör kabuğu - Termoplastik Kabuk kaplaması

Termoplastik, UL94V-0 Modifiye KKD Reçine Siyah

İzolatörler

UL94V-0 PBT Reçine veya Modifiye PPE Reçine

Boot / Backshell Finish

UL94V-0 Modified PPE Resin or Machined Brass Black, other colours available - see page 134

Kablo kelepçesi (JAWS)

UL94V-0 Modifiye PPO Reçine (Siyah)

Standart Lehim Büyük Lehim

UL94V-0 Modifiye PPO Reçine (Mor)

Cable Bushing

Santoprene

Erkek İletişim (Lehim / Kaplama) / Damgalı İşlenmiş

Phosphor Bronze / Silver or Gold (Optional) Brass / Silver or Gold (Optional)

Dişi İletişim (Lehim / Kaplama) / Damgalı İşlenmiş

Phosphor Bronze / Tin or Gold (Optional) Brass / Silver or Gold (Optional)

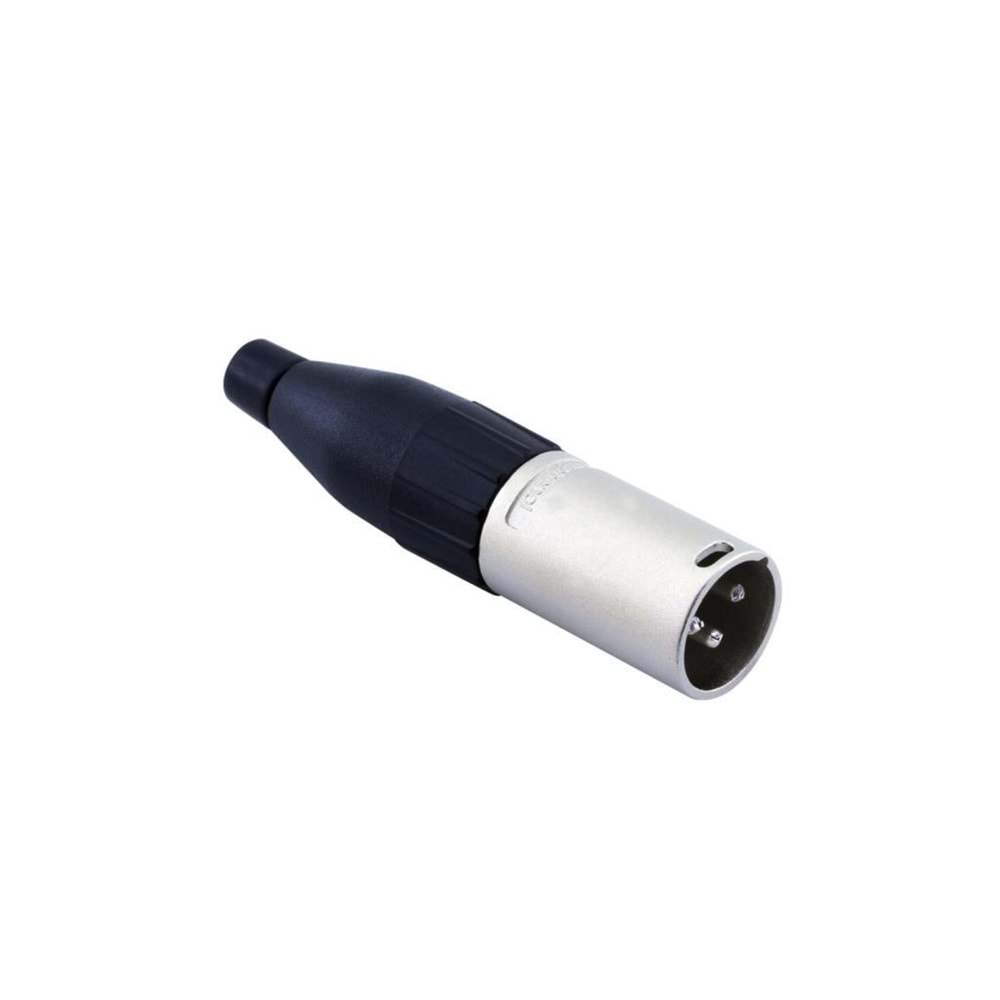

• AC serisi XLR konnektörler benzersiz Avustralya tasarımı ve patentli "Jaws" kablo tutma sistemi
• Önde gelen bir birinci kaptan son mola priz teması tüm dişi konnektörlerde standarttır (Pin 1).
• "Jaws" kablo tutma sistemi şunları sağlar 44 kg'a (100 lb) kadar yük.
• AC serisi konektör hızlı bir şekilde ve vidasız kolayca monte edilebilir - elle veya taşınabilir sonlandırma aleti ile. (Parça numarası T2860)
• 3, 4, 5, 6A ve 7 olarak mevcuttur kontak düzenlemeleri.
• Tüm büyük XLR markaları ile uyumludur.
• Nikel
• Jaws Kablo Tutucu
• Stamped Contacts

Uygulama Alanları:
• Radyo ve TV Yayıncılığı
• Profesyonel Stüdyolar
• Seslendirme & PA
• Müzisyenler ve DJ ler
• Özel Uygulamalar
